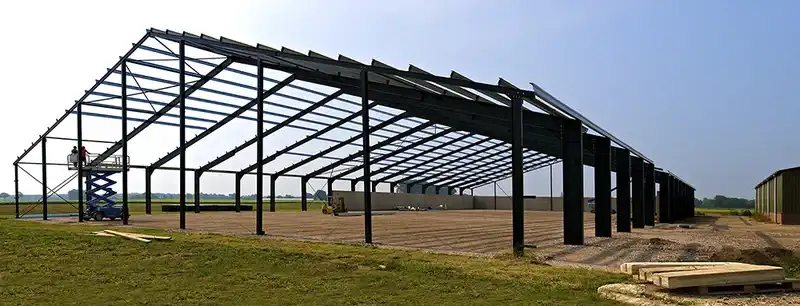

Двухскатные фермы

Для изготовления двухскатной фермы навеса используют профильные трубы разного сечения в зависимости от длины пролёта, нагрузок и других факторов. Основные элементы фермы — пояса (верхний и нижний) и решётка (раскосы и стойки) — требуют труб разного сечения и толщины стенки.

Выбор сечения труб

Пояса фермы (самые нагруженные элементы):

• Для навеса размером 6×6 м могут подойти трубы сечением 60×40 мм или 80×40 мм.
• Для пролётов до 4,5 м можно использовать трубу 40×40×2 мм.
• При пролёте 4–6 м рекомендуется сечение 60×40×3 мм или 80×40×3 мм.
• Для больших пролётов (более 6 м) используют трубы большего сечения, например, 100×100 мм, или спаренные профили.

Раскосы и стойки (работают на сжатие и растяжение):

• Для них применяют профиль меньшего сечения, например, 40×20 мм или 20×20 мм.

Толщина стенки

• Для опор критически важна толщина стенки — не менее 3 мм.
• Для ферм толщина стенки зависит от нагрузки: для лёгких конструкций достаточно 2 мм, для тяжёлых — от 3 мм и более.

Рекомендации по выбору в зависимости от пролёта

Пролёт навеса	Рекомендуемое сечение труб для поясов	Сечение для раскосов и стоек
До 3 м	40×40×2 мм	20×20×2 мм
4–5 м	60×40×3 мм	40×20×2 мм
6–8 м	80×40×3 мм или 100×100×3 мм	40×20×2 мм или 50×25×2 мм

Дополнительные факторы

• Материал трубы: сталь — наиболее распространённый вариант. Для повышенной коррозионной стойкости используют оцинкованные трубы или нержавеющую сталь.
• Угол наклона фермы: влияет на распределение нагрузок. Для двухскатных навесов часто используют угол наклона 20°.
• Нагрузки: необходимо учитывать снеговую, ветровую и вес кровельного материала. Для точного расчёта используют формулы из сопротивления материалов или онлайн-калькуляторы.
• Качество трубы: важно проверить отсутствие трещин, ржавчины и равномерность толщины стенки.

Важные замечания

• Конструкция и сечения всех элементов фермы должны быть определены инженерным расчётом. Сборка «на глаз» опасна.
• После сварки швы необходимо зачистить, обработать антикоррозийным составом (например, грунтовкой ГФ-021) и покрасить.
• Для пролётов более 36 м требуется расчёт строительного подъёма.

Перед покупкой труб убедитесь, что они соответствуют ГОСТ 30245-2003.

Все фермы СМОТРЕТЬ ЗДЕСЬ

Как выбрать профнастил для навеса

Подбор правильного профлиста — серьезная задача. Чтобы конструкция могла служить в течение многих лет и отвечала всем требованиям, необходимо обратить внимание на следующие характеристики материала:

1. внешний вид;
2. показатели прочности;
3. маркировка.

Приобретая профлист, надо внимательно изучить его поверхность и проверить, не поврежден ли защитный слой, нет ли сколов и трещин.

Кроме того, у каждого листа должны быть четкие и геометрически правильные линии. Нужно убедиться, что волна первого листа перекрывает волну последнего. Также надо согнуть и разогнуть лист, который обязательно должен принять изначальную форму.

Нельзя обойти вниманием маркировку изделий. Рекомендуется выбирать профлист категории С или Н (буквой С обозначается стеновой профилированный лист, а буквой Н — несущий). Для монтажа навеса лучше подходят изделия с маркировкой Н, обладающие необходимой жесткостью.

Для кровли двухскатной фермы навеса используют разные кровельные материалы: металлочерепицу, профнастил, гибкую черепицу или поликарбонат. Выбор зависит от особенностей конструкции и требований к свойствам кровли.

Металлочерепица

Подходит для кровли двухскатной крыши навеса благодаря следующим свойствам:

• Долговечность — срок службы до 50 лет.
• Лёгкость — вес 1 м² — 4–6 кг.
• Устойчивость к погодным условиям — не боится дождя, снега и ультрафиолета.
• Простота монтажа — листы укладывают внахлёст, чтобы избежать протечек.

Недостатки:

• шумность материала — во время сильного дождя можно слышать, как капли стучат по кровельному покрытию;
• вероятность протечек на стыках — так как покрытие собирается из отдельных листов, стыкующихся между собой посредством накладки одной волны на другую.

Монтаж: минимальный уклон для металлочерепицы — 14 градусов, для регионов с большим количеством осадков — 20–30 градусов. Обязательно используют контробрешётку для обеспечения вентиляционного зазора между гидроизоляцией и стальными листами.

Профнастил

Подходит для кровли двухскатной крыши навеса благодаря следующим свойствам:

• Лёгкость монтажа — максимальная длина листов — 12 м, что позволяет сократить количество стыков на кровле и уменьшить риск протечек.
• Устойчивость к нагрузкам — снеговым, ветровым, водным.
• Устойчивость к коррозии — оцинкованный металлопрофиль с полимерным покрытием надёжно защищён.

Недостатки:

• профнастил считается «шумным» — хотя этот недостаток можно частично компенсировать использованием звукоизоляции под кровельным материалом;
• сильное нагревание профнастила под воздействием солнечных лучей;
• для металлических крыш обязательно требуется заземление и установка молниеотвода во время грозы.

Монтаж: листы укладывают снизу вверх, поднимая их на верёвках, чтобы не повредить. При резке материала следует избегать использования болгарки, так как могут появиться заусенцы, которые ухудшат антикоррозионные свойства.

Гибкая черепица

Подходит для кровли двухскатной крыши навеса благодаря следующим свойствам:

• Гибкость — материал легко адаптируется к сложным формам крыш, включая навесы с изогнутыми элементами.
• Лёгкость — вес гибкой черепицы — 8–12 кг/м², что снижает нагрузку на конструкцию.
• Долговечность — срок службы качественной гибкой черепицы — от 20–30 до 50–60 лет (в зависимости от производителя и класса).

Недостатки:

• требует сплошного, ровного и прочного основания — обычно это ОСП (ориентированно-стружечная плита), влагостойкая фанера или шпунтованная доска;
• не рекомендуется укладывать при низких температурах (ниже +5°C) — самоклеящийся слой плохо схватывается, гонты могут становиться хрупкими;
• нельзя укладывать на кровли с уклоном менее 11–12 градусов (требуется дополнительная гидроизоляция).

Монтаж: раскатывается снизу вверх, параллельно карнизу, с нахлёстом полотен 10–15 см (продольным) и 15–20 см (поперечным). Стыки промазываются битумной мастикой. Крепится к основанию оцинкованными гвоздями с широкой шляпкой или строительным степлером.

Поликарбонат

Подходит для кровли двухскатной крыши навеса благодаря следующим свойствам:

• Прочность — качественный поликарбонат устойчив к статическим и динамическим нагрузкам, способен переносить снеговые и ветровые нагрузки, дождь и град.
• Гибкость — материал можно гнуть, придавая ему различные формы, что позволяет применять листы для строительства кровель сложных форм.
• Стойкость к атмосферным влияниям — современный поликарбонат оснащается защитной плёнкой, придающей устойчивость к ультрафиолету и влаге.
• Малый вес — не создаёт нагрузки на несущие элементы каркаса и стропильную систему.

Недостатки:

• чувствительный к высоким и низким температурам;
• быстро покрывается слоем пыли и грязи;
• при сильном изгибе поликарбонат через определённое время трескается;
• легко царапается.

Монтаж: листы поликарбоната монтируют по обрешётке, используя специальные доборные элементы для стыковки. Уклон скатов не должен быть менее 12°, чтобы избежать протечек в местах примыкания листов. Запрещается ходить по покрытию — поликарбонат не рассчитан на такие большие точечные нагрузки.
