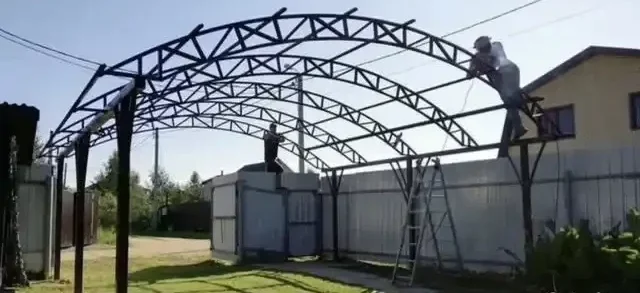

Арочная ферма

Арочная ферма — для изготовления фермы навеса используют профильную трубу сечением 40×20×2 мм или 50×30×2 мм и другие. Такие трубы легко поддаются обработке и сохраняют форму после изгиба.

Выбор сечения зависит от размера навеса, предполагаемой нагрузки (снег, ветер) и длины пролёта. Ориентировочно:

• для небольших навесов до 4 м — труба 40×20×2 мм;
• от 4 до 6 м — 60×40×2 мм;
• от 6 до 9 м — 80×40×3 мм;
• от 9 м и выше — только при дополнительном расчёте и усилении.

Также учитывают расстояние между опорами: чем меньше опор, тем мощнее должна быть ферма.

Арочная ферма — Требования

• Качество труб — они должны быть ровными, без трещин, вмятин и ржавчины.
• Запас по прочности — например, если расчётная нагрузка требует трубы 40×20×2 мм, лучше выбрать 50×25×2 мм, чтобы избежать деформации под непредвиденными нагрузками.
• Учёт минимального радиуса кривизны — он зависит от размера трубы и толщины стенки. Например, для трубы 40×20×2 мм минимальный радиус кривизны — ≈2–2,5 м (5–7 диаметров), для трубы 60×40×3 мм — минимальный радиус кривизны — ≈5–8 м.

Расчет

Перед сваркой необходимо рассчитать конструкцию. Некоторые параметры, которые нужно определить;

• Длина пролёта — это расстояние между опорами фермы.
• Высота фермы — оптимальная высота обычно составляет 1/5–1/7 от длины пролёта. Например, для пролёта 10 м высота фермы может быть 1,5–2 м.
• Угол наклона крыши — для арочных ферм обычно выбирается угол от 10° до 15°.

Для расчёта можно воспользоваться онлайн-калькуляторами или ориентироваться на типовые значения: снеговая нагрузка — от 100 до 320 кг/м² в зависимости от региона, вес кровельного материала — поликарбонат — до 4 кг/м², металлочерепица — до 6–7 кг/м².

Если нет навыков сварки, лучше доверить изготовление профессионалам — малейшая ошибка в геометрии может привести к провисанию или даже разрушению конструкции.

Арочная ферма — Технология изготовления

Некоторые особенности изготовления арочной фермы из профильной трубы:

• Составление чертежа с указанием всех размеров, углов и точек соединения.
• Подготовка элементов — трубы отрезают по нужной длине.
• Сварка фермы — швы должны быть ровными и полными, без пропусков и перегрева.
• Использование шаблона или ровной плоскости, чтобы избежать перекосов.
• Обработка металла антикоррозийной грунтовкой перед окраской.

Для арочных ферм лучше использовать гидравлические трубогибы — они позволяют точно изгибать профиль без потери прочности.

Арочная ферма — Как выбрать профнастил для навеса

Подбор правильного профлиста — серьезная задача. Чтобы конструкция могла служить в течение многих лет и отвечала всем требованиям, необходимо обратить внимание на следующие характеристики материала:

1. внешний вид;
2. показатели прочности;
3. маркировка.

Приобретая профлист, надо внимательно изучить его поверхность и проверить, не поврежден ли защитный слой, нет ли сколов и трещин.

Кроме того, у каждого листа должны быть четкие и геометрически правильные линии. Нужно убедиться, что волна первого листа перекрывает волну последнего. Также надо согнуть и разогнуть лист, который обязательно должен принять изначальную форму.

Нельзя обойти вниманием маркировку изделий. Рекомендуется выбирать профлист категории С или Н (буквой С обозначается стеновой профилированный лист, а буквой Н — несущий). Для монтажа навеса лучше подходят изделия с маркировкой Н, обладающие необходимой жесткостью.
